jpg, gif, eps或LaTeX圖檔
圖形工具

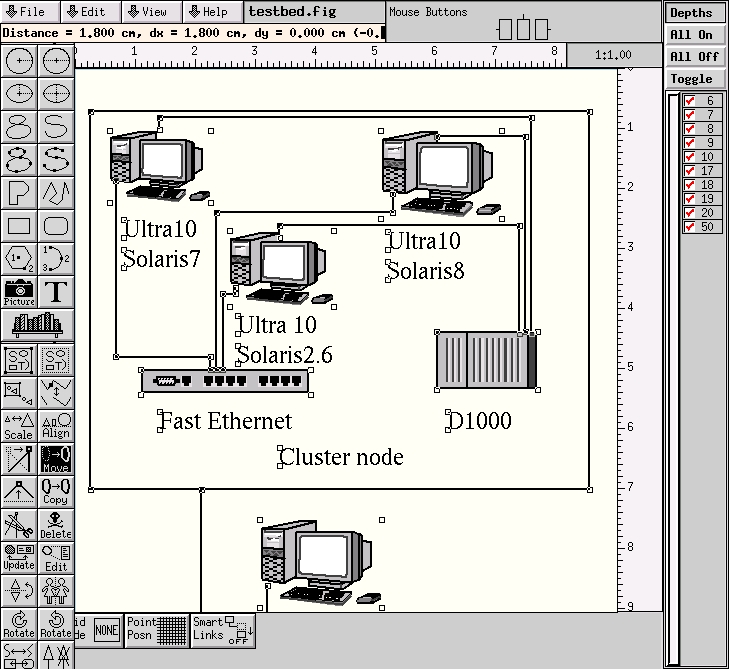

xfig 強大的向量圖形製作，原始檔也是ASCII可以放進CVS，不過GUI很醜

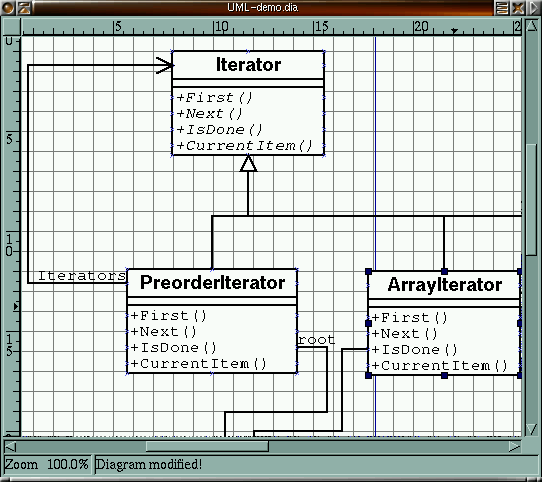

dia 畫流程圖的
gimp 處理各種圖形檔，可以寫字
gnuplot 2D/3D科學圖，command line的，自動化與real time畫圖的好工具
grace 以前叫xmgr畫科學統計，不過有GUI
LaTeX graphic package
LaTeX裡有個畫圖的package
|
GNUPLOT是相當強大的繪圖工具，而且它可以用interactive或command line
方式，所以用command line時可以畫動態的圖，股市分析圖可以在一定的時間
內餵給gnuplot資料，用script動態的秀出圖形。
如果command_file不給，就進入交談gnuplot，有個提示符號(gnuplot)下command
。重要的命令就是plot(畫二維)與splot(三維)set(設定輸出入格式)，
所以command_file就是這一堆一行行command集合。通用式是
(gnuplot) plot {<ranges>}
{<function> 或者 {"<datafile>" {datafile-modifiers}}}
{axes <axes>} {<title-spec>} {with <style>}
{, {definitions,} <function> ...}
|
例子
(gnuplot) plot [x=1:100] [-pi : 2 * pi] f(x) = sin(a*(x**2)), a = 0.1, f(x), \
g(x) = cos(a*x) , a = 0.2, g(x)
ranges 就是x y軸的範圍
f(x)= sin(a*(x**2)) 就是自己定義一個函數，sin的ax平方
,a=0.1給常數值 就是definitions部份，所以前面有個逗點，這會畫出f(x), g(x)來
|
用外部datafile來給值，這些資料通常都是實驗測量值，
第一欄是x軸，第二欄是y軸，要指定特殊欄用using
(gnuplot) plot 'file.data' using 1:4
(gnuplot) plot 'file.data' using 1:($3>10 ? $2 : 1/0)
使用第一欄畫x軸，而y軸
如果第三欄的資料大於10 ，就還回第二欄的資料，不然就還回1/0
這是C的語法，1/0會死掉，意思就是不畫這個點
(gnuplot) plot [x=1:100] [-pi : 2 * pi] sin(x), \
"file.data" using (sin($2):($3/$4)) \
title "Sin(x) Plot" with linepoints
用sin(第二欄資料)當x軸，第三欄除第四欄當y軸，
並給圖的title
還有把點連起來看起來是平滑的曲線(with linepoints)
抄一個中研院的例子
gnuplot> G1(x)= 135.64*exp(-0.5*x**2)
gnuplot> G2(x)= 57.5824*exp(-0.05556*(x-3)**2)
gnuplot> G(x) = G1(x)+G2(x)+13.38
gnuplot> plot "data" using 1:2:3 with errorbars, \
"data" with lines, \
G(x), \
G1(x), \
G2(x)
所以自己定義變數也可以這樣定，看起來只是把以前手算功能變成gnuplot
這可以寫成一行啦，故意分成多行是說每個逗號，就是要畫個曲線
(gnuplot) mypiecewise(x) = (x > 2) ? 2 : ((x < -2) ? -2 : x)
(gnuplot) plot mypiecewise(x)
這個可以畫piecewise函數 有三個值喔
|
設定輸出格式
set terminal fig
set terminal latex
set terminal postscript eps
set terminal png
set terminal x11 輸出變回螢幕
set output "datafig.eps" 則plot splot或者replot命令就會輸出到datafig.eps檔了
set title "xxx"
set xlabel "xxx"
set ylabel "xxx" 這些title label文字可以用LaTeX語法勒
set locale "xxx" 還有I18N勒
set xrange [1:100]
set yrange
set style 這是設畫圖的style就是上面的plot裡面的with
所以以前的plot命令裡的選項也可以單獨設定
set ploar 設(r, theta)座標系
set angles radians 設角度單位為radins不是degrees
load command-file 把命令檔load進來玩
|
有一些內建的如sin(x) cos(x) log(x) exp(x)...
或者bessel function...已經建好了，help function看看。
當然如果你是物理系的畫畫黑體幅射的distribution，
fermion distribution(這就是那些IC Fab廠裡，人手一本綠綠的書，
前面大家也不知道怎麼來的equation)
來玩玩也不錯。因此裡面很多選項其實跟你的數學功力比較有關係。
gnuplot不是GNU組織的產品，相反的GNU自己有plotutils這個
產品，也可以畫pie圖喔。
這個教學站蠻不錯的
http://www.cs.uni.edu/Help/gnuplot/。
除了常見的jpg gif png bmp這種圖檔還有其它好多種
fig xfig產生的原始檔，很像c tex，再轉換成其它格式
eps encapsulate postscript用來安插postscript的，不過常使用在LaTeX的插圖中
tex TeX也可以畫圖喔，其實TeX可以控制到很精細的點線面
svg 也是一種向量圖檔
HPGL HP的plotter format 是很多cad軟體都會產生的一項業界標準 也可以轉成TeX喔
|
其中xfig所產生的fig檔可以用選單裡的export功能來export成別種格式，或用
這個command line來轉換各種格式，我通常寫在Makefile裡做make doc的工作。
各種工具只要想辦法輸出成jpg gif eps圖就好了，
或者輸出成一個latex檔，
再用\include{image}的方式把LaTeX圖檔(image.tex)含進LaTeX文件中，
\includegraphics{image.eps}則含進eps圖形檔(image.eps)，
輸出格式的選項通常叫export要不就是Save As。
用\includegraphics要像用中文一樣加個package來處理，
請加\usepackage{graphics}在\documentclass{}下。
LaTeX
\begin{figure}
\caption{example of import graphics}
\includegraphics[options]{file.eps}
\end{figure}
|
SGML
<figure>
<title>EMACS的例子</title>
<graphic fileref="images/emacs.gif"></graphic>
</figure>
|
LaTeX裡的\begin{figure}跟\begin{table}一樣是浮動的，
如果不要浮動就不要加\begin{figure}跟\caption{}。
LaTeX中的\includegraphics[]{}，
options選項比較常用有
height=2cm > 高2cm
width=5cm > 寬5cm
angle=30 > 順時鐘旋轉30度
scale=2 > 放大2倍
|
在LaTeX中命令都有選項的，
都用[]括起來放在{}的前面，多個選項用,分開。
圖檔裡面eps(Encapsulated PostScript)是最常見的，
因為ps是頁描述語言最好要有完整的整頁與postscript語法，
所以來個eps可以當成片段堪進文章中，
不過因為由postscript轉出的jpg檔很醜，
通常是要轉放在web的Html檔時用jpg，
要用ps或pdf的用eps，
如果有辦法存成TeX/LaTeX的還是LaTeX格式的比較漂亮。
有時要把打進去的文字原封不動的秀出來，不要做任何的保留字解釋，
或者有時後要表達某內容是從螢幕上原封不動下來的，或是這段文字是程式碼，
這裡面空白就是空白，換行就是換行，
LaTeX
\begin{verbatim}
xxxxxxx
\end{verbatim}
或者
/verb=xxxxxxxx=
|
其中=是叫做delimiter，兩個=間的文字原封不動印出來，不一定要用"="
另外
要前面多加個\
SGML
<literal>xxxxxx</literal>
<screen>
xxxx
</screen>
<programlisting>
xxxx
</programlisting>
|
SGML用<表式<符號，用&表示&符號，
其中<literal>是用來對一行中的文字，
<programlisting>跟<screen>都是一個block的大範圍，
另外如果不想對<做解釋，則前後要用<programlisting>
<programlisting>
<![CDATA[
xxxxx.....
xxxx
]] >
</programlisting>
|
夾住
當我們越寫越大時，我們會像寫C程式一樣分成很多小檔案，一個一個小檔案就是
physical division 或physical chunk，
而一本書的章節分段就是logical chunk，
要分成很多小檔案，
LaTeX
\include{chap1}
\include{chap2}
|
會自動引用副檔名.tex
sgml用
<!DOCTYPE book PUBLIC "-//OASIS//DTD DocBook V3.1//EN" [
<!ENTITY chap1 SYSTEM "chap1.sgml">
<!ENTITY chap2 SYSTEM "chap2.sgml">
<!ENTITY chap3 SYSTEM "chap3.sgml">
<!ENTITY appa SYSTEM "appa.sgml">
]>
<book><title>My First Book</title>
&chap1;
&chap2;
&chap3;
&appa;
</book>
|
chap1.sgml開頭不需要加
<!DOCTYPE book PUBLIC "-//OASIS//DTD DocBook V3.1//EN" []>，
直接寫
<chapter id="ch1"><title>My First Chapter</title>
<para>My first paragraph.</para>
</chapter>
|
就可以了
基本上的用法就差不多了，其它還有好幾百個命令跟用法，
例如要寫Index, Appdenix等單元都有特定的規矩。
