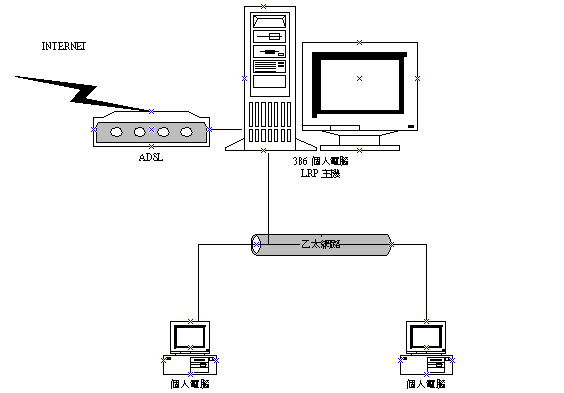

LRP Step By Step 我本善良 (asako@parzival.org） ●前言● 什麼是LRP？其全名為Linux Router Project，翻譯成中文的話大概可以說成Linux路由器 計劃，其實它是一種以網路為基礎的迷你型Linux，它可以用來取代傳統的路由器。而且它 可以迷你到可以放進一片軟碟片，且可以讓你很容易的去設定成路由器『Routers』，橋接 器『bridges』，防火牆『firewalls』和撥接伺服器，到現在各位應該有點了解LRP的功用 是什麼了。如果您也剛好像筆者一樣有接Hinet的ADSL不要懷疑，我們可以用LRP來作到防火 牆加IP偽裝IP Masquerade加NAT(Network Address Translating)，來分享頻寬給家裡所有 的電腦用，而且只要使用一張軟碟片，當然啦各位的Local LAN要事先作好，您可以參考如 圖一來規劃，LAN的部分這裡就不多作說明了，因為已超出這篇文章要說明 的內容了。圖一 ●本文● 在開始之前當然我們要抓LRP的image檔，您可以由 http://www.linuxrouter.org/download.shtmly去選擇一個ftp站去下載，或者由這裡下載 ftp://sunsite.unc.edu/pub/Linux/distributions/linux-router/dists/2.9.8/ ，這裡筆 者是抓idiot-image_1440KB_FAT_2.9.8_Linux_2.2.gz，因為kernel是2.2.16有支援 ipchains，在設定防火牆方面會容易很多，也不要忘記把kernel目錄裡的2.2.16-1.tar.gz 也給抓回來，因為裡頭是所有的2.2.16的modules都包在這個壓縮檔裡，想要支援什麼，從 這個壓縮檔裡都將可以找到，再利用ftp的功能或者是重新包裝一個modules.lrp給Kernel使 用，在utils裡頭有一個rawrite2.exe也不要忘記抓回來，假設您有RedHat的光碟片的話。 也可以在光碟片裡的dosutils目錄裡也可以找到這個檔案，最後在 ftp://ftp.kernel.org/pub/linux/utils/boot/syslinux/syslinux-1.49.tar.gz給抓回 來，至於要如何重新包裝一個modules.lrp給kernel用，詳細的作法容後說明。 LRP硬體的規劃

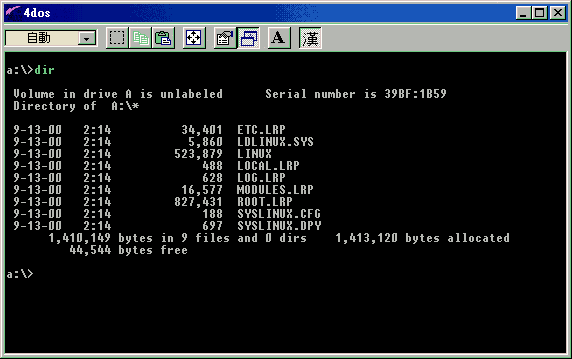

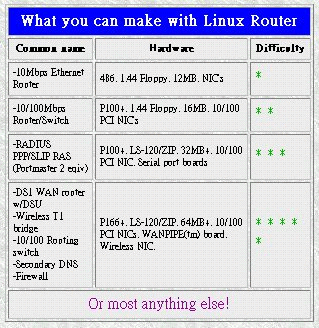

圖二 從這張圖表來說很清楚的我們可以看到以Hinet的ADSL64/512KBit來說我們只要使用486級 的電腦加一個軟碟機12MB RAM再加上網路卡就可以來作到基本的頻寬分享以及防火牆的功 能，但實際上筆者在測試的時候發現這個Kernel有作過Pentium的最佳化所以實際上我們還 是得找一台586的電腦而且是Pentium的CPU或者是AMD的K5或者是K6以上的CPU來作路由器， 不可以使用cyrix的CPU，因為Kernel會 panic。但是如果您一定要用386或者是486來跑LRP 的話。您可以到筆者的網站下載kernel386的檔案，用winzip解壓後並且把這個檔案拷貝到 您的磁片上就可以用386以上的cpu來跑LRP，當然也可以跑cyrix的cpu。筆者的網站為 http://www.parzival.org/各位可以多加利用。再來就是網路卡的選擇基本上只要是 kernel2.2.16有支援的網路卡都可以使用，有錢的話可以買intel或者是3com的但是如果想 便宜又大碗的可以選擇rtl8139 10/100M自動切換的網路卡，或者是使做用ne2000-PCI或 ne2000-ISA相容卡，如d-link22X，rtl8019等，因為這裡我們要實作的功能上有防火牆的功 能所以網路卡最好準備兩片。剩下的就是重點戲，LRP的基本設定及安裝。 LRP的基本設定及安裝 一：第一步當然是設定我們的網路卡。這裡筆者的是d-link22x及rtl8019各一片，基本上 這兩張網路卡都是NE2000的相容卡所以我們可以用ne.o來驅動這兩張網路卡，不過在這之前 請您用設定網路卡的磁片來設定您的IRQ及IO PORT，這裡筆者假設eth0的IO為0x340，IRQ為 10，而eth1的IO為0x300，IRQ為5，也請您記得去BIOS裡修改PNP的選項，把IRQ10及IRQ5空 下來給網路卡用。 二：把我們下載的檔案idiot-image_1440KB_FAT_2.9.8_Linux_2.2.gz解壓縮並且更名為 144.img『因為在winodws的環境下rawater2.exe無法處理這樣的長檔名所以我們要作更名的 動作』之後下rawrite -f 144.img -d a: 就可以把LRP的程式回寫到1.44mb的磁碟片裡。檔 案的列表如圖三﹕

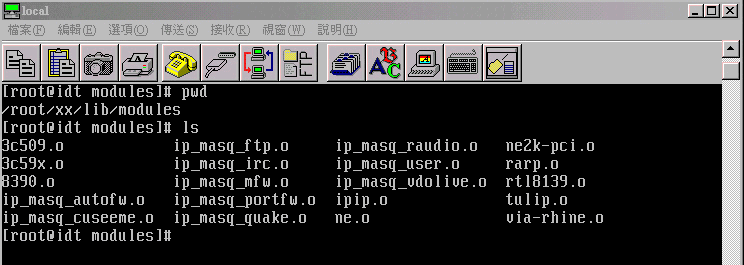

圖三 從這裡我們可以發現到實際上磁片所剩下的容量只有44k，這樣少的容量跟本就無法再放入 網路卡的驅動程式以及 ip_masq_autofw.o ip_masq_cuseeme.o ip_masq_ftp.o ip_masq_irc.o ip_masq_mfw.o ip_masq_portfw.o ip_masq_quake.o ip_masq_raudio.o ip_masq_user.o ip_masq_vdolive.o 這些在IP偽裝可能會用到的模組，就因為如此，所以我們要以一張1.44MB的軟碟片format成 一張比較大的容量的磁片，這裡筆者以1.6MB的軟碟片並用RedHat Linux來作示範，首先我 們先檢查在/dev底下有無fd0u1600這個裝置如果沒有的話請用這個指令來建立mknod /dev/fd0u1680 b 2 124，接者用fdformat /dev/fd0u1600，來低階格式化軟碟片，再用 mformat -t 80 -h 2 -s 20 a:來把MSDOS的檔案格式加至我們剛作好的軟碟片，如果您沒有 mformat這個指令的話請把您Linux的光碟拿出來裡頭會有mtools的rpm請把它裝起來，如 pm -ivh mtools-3.9.1-5.i386.rpm，順便我們用mbadblocks a:檢查一下軟碟片有沒有壞軌 有的話並把它標記起來，現在我們可以把剛才的LRP的磁片內所有的內容給拷貝到這張1.6MB 的磁片裡，現在這張軟碟片還沒有開機的功能，所以我們把剛才抓回來的 syslinux-1.49.tar.gz上傳到RedHat Linux把解開來，並在其目錄裡下./syslinux -s /dev/fd0u1600讓我們作的1.6MB的磁碟片可以開機。接下來我們把先前抓下來的 2.2.16-1.tar.gz上傳到Linux的伺服器裡，並把它解開來，且另建立lib以及lib底下的 modules這兩個目錄， 假設我們現在是在root的家目錄下 mkdir lib cd lib mkdir modules 然後把我們要的驅動程式放入在modules的目錄下，這裡筆者放入的是

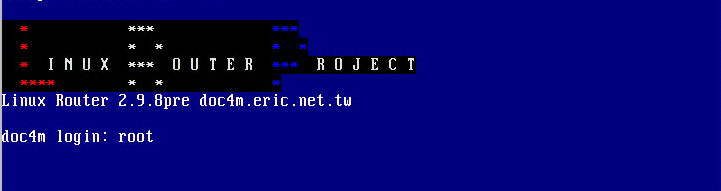

圖四 回到剛才建立的lib的目錄下 cd /root/lib 執行tar zcvf driver.lrp lib之後會建立一個driver.lrp的檔案，然後把此檔案拷貝到 1.6MB的磁碟片裡， mcopy driver.lrp a: 並修改磁片裡的syslinux.cfg把boot=/dev/fd0u1440改成boot=/dev/fd0u1600及 LRP=etc,log,local,modules改成LRP=etc,log,local,modules,driver。現在我們已經完成 了LRP的磁片建立的步驟，接下來我們開始進入LRP的設定。 我們使用LRP磁片來開機，磁片讀取完之後會停在login的地方，如圖五，

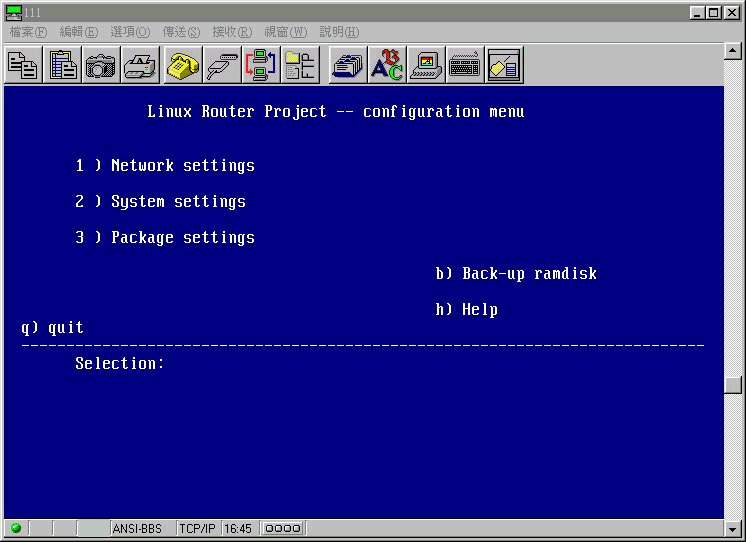

圖五 此時我們用LRP內定的帳號root來進入設定的畫面，內定的root是不需要輸入密碼的，但是 為了 您的安全性建議您在設定完成之後也不要忘記更改您root的密碼，輸入完root之後此時畫面 為進入到設定的畫面，如圖六，

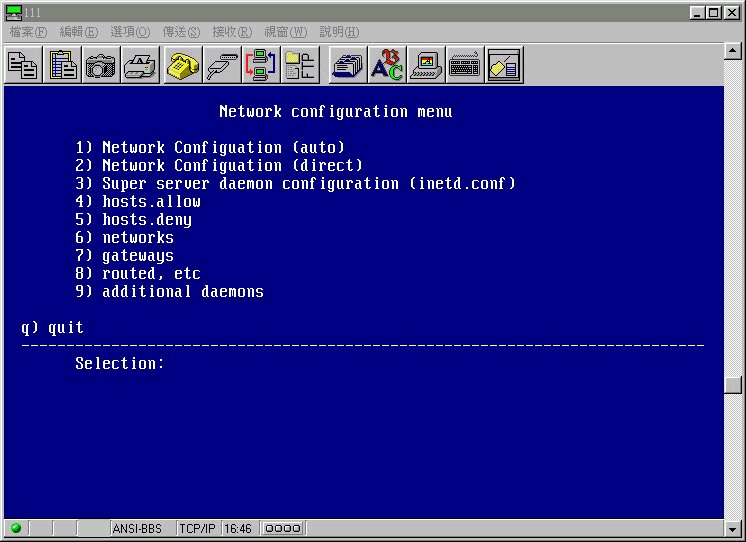

圖六 這裡我們選擇一進入網路的設定畫面，如圖七，
圖七 在這裡我們說明一下其選項的功用為何。 Network configuration menu 1) Network Configuation (auto) file://這裡為網路的基本的設定都在此選項 裡。 2) Network Configuation (direct) file://這裡是設定port forward 3) Super server daemon configuration (inetd.conf) file://設定inetd.conf 4) hosts.allow file://設定可以連線的網域 5) hosts.deny file://設定拒絕連線的網域 6) networks file://設定主機名稱與ip的對應，也就是/etc/hosts檔 7) gateways file://設定閘道器位置 8) routed, etc file://設定routed 9) additional daemons file://設定自行加入的daemons，也就是RedHat裡的 /etc/rc.d/rc.local q) quit 當然我們先設定一下網路的基本設定，所以我們首先選一，我們會看到如下的畫面， 1 ############################################################################### 2 # Auto configuration bypass (Say NO to use this file) 3 ############################################################################### 4 DIRECT_SETTINGS_ONLY=NO 5 6 ############################################################################### 7 # Default Settings 8 ############################################################################### 9 10 VERBOSE=YES 11 MAX_LOOP=15 12 DHCP_SLEEP=15 13 14 IPFWDING_KERNEL=NO 15 IPFWDING_FW=NO 16 17 IPMASQ_DLOOSE=NO 18 19 CONFIG_HOSTNAME=NO 20 21 CONFIG_HOSTSFILE=NO 22 23 CONFIG_DNS=NO 24 25 ############################################################################### 26 # Interfaces 27 ############################################################################### 28 29 #IF0_IFNAME=eth0 30 IF0_IPADDR=dhcp 31 IF0_NETMASK=255.255.255.255 32 IF0_BROADCAST=255.255.255.255 33 IF0_IP_SPOOF=YES 34 35 #IF1_IFNAME=eth1 36 IF1_IPADDR=192.168.0.20 37 IF1_NETMASK=255.255.255.0 38 IF1_BROADCAST=192.168.0.255 39 IF1_IP_SPOOF=YES 40 41 #IF2_IFNAME=eth1:0 42 IF2_IPADDR=192.168.0.1 43 IF2_NETMASK=$IF1_NETMASK 44 IF2_BROADCAST=$IF1_BROADCAST 45 IF2_IP_SPOOF=NO 46 47 ############################################################################### 48 # Hosts 49 ############################################################################### 50 51 #HOST0_IPADDR=192.168.7.123 52 HOST0_GATEWAY_IF=default 53 HOST0_GATEWAY_IP=192.168.1.200 54 HOST0_IPMASQ=NO 55 HOST0_IPMASQ_IF=default 56 57 ############################################################################### 58 # Networks 59 ############################################################################### 60 61 #NET0_NETADDR=192.168.0.0 62 NET0_NETMASK=$IF1_NETMASK 63 NET0_GATEWAY_IF=$IF1_IFNAME 64 NET0_GATEWAY_IP=default 65 NET0_IPMASQ=YES 66 NET0_IPMASQ_IF=$IF0_IFNAME 67 68 ############################################################################### 69 # Gateways (Default Routes) 70 ############################################################################### 71 72 #GW0_IPADDR=$HOST0_IPADDR 73 GW0_IFNAME=$IF0_NAME 74 GW0_METRIC=1 75 76 ############################################################################### 77 # Port Fowarding 78 ############################################################################### 79 #PF0_IFNAME=$IF0_IFNAME 80 PF0_DESTIP=192.168.0.10 81 PF0_TPORTS=53:5353,80:80,25:25,110:110,21:21,20:20,22:22 82 PF0_UPORTS=53:5353 83 84 85 ############################################################################### 86 # Hostname Requires: CONFIG_HOSTNAME=YES 87 ############################################################################### 88 HOSTNAME=tourettes 89 90 ############################################################################### 91 # Hosts file (Static domainname entires) Requires: CONFIG_HOSTSFILE=YES 92 ############################################################################### 93 # IP FQDN hostname alias1 alias2.. 94 HOSTS0="$IF1_IPADDR $HOSTNAME.psychosis.com $HOSTNAME t" 95 96 ############################################################################### 97 # Domain Search Order and Name Servers Requires: CONFIG_DNS=YES 98 ############################################################################### 99 100 DOMAINS="psychosis.com linkscape.net" 101 102 DNS0=192.168.0.8 103 DNS1=192.168.0.9 104 105 106############################################################################# ## 107# Brief instructions for this file 108############################################################################# ## 109# 110# DIRECT_SETTINGS_ONLY=(YES/NO) Default: YES 111# Bypass automatic configuration using this file's settings, 112# and only execute the commands in /etc/network_direct.conf 113# 114# VERBOSE=(YES/NO) Default: Yes 115# Be verbose about settings. 116# 117# MAX_LOOP=(int) Default: 10 118# Maximum number of incrementable entries to search for. 119# IE: If you create a DNS7=, and MAX_LOOP=7, it will not be reached. 120# (DNS0 - DNS7 == 8 entires) 121# Setting this value too high will decrease the speed of the configuation 122# system. 123# 124# IPFWDING_KERNEL=(YES/NO) Default: NO 125# Enable IP forwarding in the kernel. 126# 127# IPFWDING_FW=(YES/NO) Default: NO 128# Set firewall forwarding policy to 'allow'. 129# 130# CONFIG_HOSTNAME=(YES/NO) Default: NO 131# Create /etc/hostname file using HOSTNAME entry. 132# Any current hostname file will be **OVERWRITTEN** 133# 134# CONFIG_HOSTSFILE=(YES/NO) Default: NO 135# Create /etc/hosts file using HOSTSx entries. 136# Any current hosts file will be **OVERWRITTEN** 137# 138# CONFIG_DNS=(YES/NO) Default: NO 139# Create /etc/resolv.conf file using DOMAINS and DNSx entries. 140# Any current resolv.conf file will be **OVERWRITTEN** 141# If you use dhcpc, let dhclient handle DNS configuration. 142# 143############################################################################# ## 144# End 145############################################################################# ## 因為我們要把這台LRP作為firewall和NAT，所以我們要把14，15，17行的NO改為YES，如果 您也想讓這裡的設定也可以設定hosts，hostname，及dns的話請您也把19, 21, 23行也改為 YES，假設您對外的網路卡是使用DHCP來取得IP的話，那您只要把29行的『#』號去掉即可， 但是如果您是使用固定IP的話您就必需改成像35至39行的樣子，這裡筆者使用的是固定IP所 以改為 IF0_IFNAME=eth0 IF0_IPADDR=192.168.1.1 IF0_NETMASK=255.255.255.0 IF0_BROADCAST=192.168.1.255 IF0_IP_SPOOF=YES 因為我們使用的是兩張網路卡，所以把35行的#號請把它去掉，而41行至66行請用#號把它變 成註解行，在72行至74行這裡我們要注意的一點是，假使我們的eth0也就是連外的網路卡是 使用DHCP來取得IP的話這3行請在行首加上#號，但是如果我們用的是固定IP的話第72行您要 改為您網路上route的位罝如GW0_IPADDR=192.168.1.254，79至82行這裡我們沒有使用的 port的forward所以也請把把加上#號，88行為設定這台主機的名稱，94行為設定 /etc/hosts，100至103行為設定DNS的搜尋及主機位機，目前我們已設定好基本網路環境， 但不要忘記按ctrl-s存檔，ctrl-c離開，接下來我們來設定網路卡及要載入的模組。按q回 到如圖五的位罝按3來設定package settings再按2設定modules如圖八，

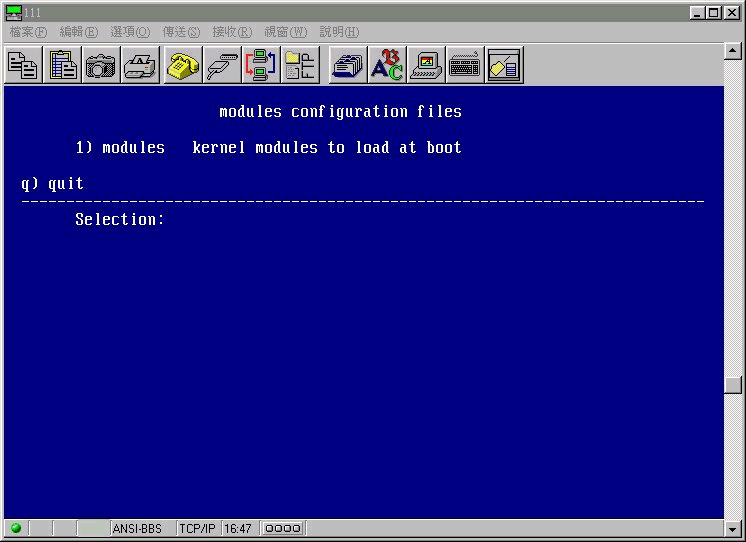

圖八 再按1設定kernel modules to load at boot如圖九，
圖九 之後我們進入了設定modules 的主畫面，其設定檔案的內容如下。 1 # /etc/modules: kernel modules to load at boot time. 2 # 3 # This file should contain the names of kernel modules that are 4 # to be loaded at boot time, one per line. Comments begin with 5 # a `#', and everything on the line after them are ignored. 6 # 7 # All modules should reside in /lib/modules, and you are required 8 # to list what you need *in the correct order*. Modprobe is not 9 # used and there is no dependacy checking. 10 # How they are loaded: insmod /lib/module/"$module".o $args 11 12 #pci-scan 13 #tulip 14 15 #serial 16 17 ###Some ethernet cards 18 #3c509 19 #eepro io=0x300 20 21 ###Some 8390 based ethernet cards 22 #8390 23 # card1,card2 24 #ne io=0x300,0x340 25 #ne2k-pci 26 #e2100 27 28 ###PPP and SLIP (bsd_comp for ppp optional) 29 #slhc 30 #ppp 31 #slip 32 33 ###IP Masq modules 34 #ip_masq_vdolive 35 #ip_masq_user 36 #ip_masq_raudio 37 #ip_masq_quake 38 #ip_masq_portfw 39 #ip_masq_mfw 40 #ip_masq_irc 41 #ip_masq_ftp 42 #ip_masq_cuseeme 43 #ip_masq_autofw 這裡我們把22行的#號去掉，因為ne2000網路卡要用到8390.o這個模組，再來也請把24行改 為我們先前設定網路卡io的位罝，如ne io=0x300,0x340，最後把34至43行這些IP偽裝可能 會用到的模組的#號去掉，當然您也可以依您自身的網路環境視情況增減，不要忘記按 ctrl-s，存檔，ctrl-c離開，接著按q兩次回到如圖五的位罝按b，之後再按e，如圖十﹐

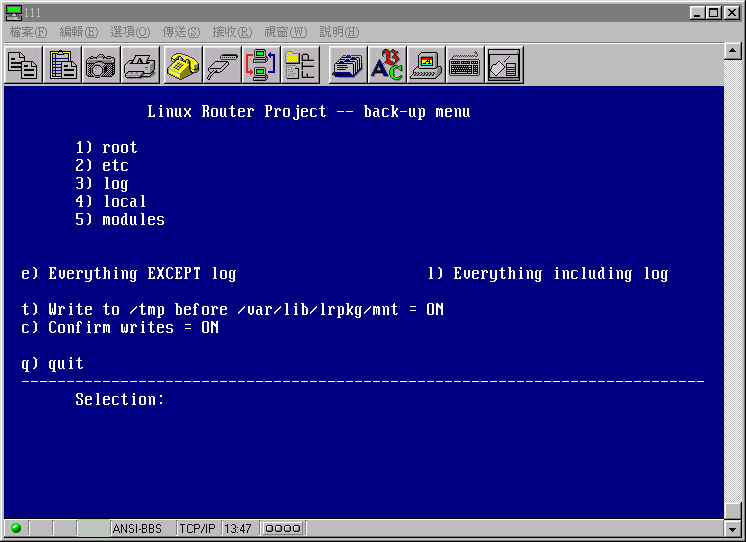

圖十 到備份系統的主畫面，之後按e備份所有的檔案除了log檔之外 存檔完畢後，按reset重新起動電腦，如果沒有錯誤的話，在command line的模式下按 ifconfig應可以看到如圖十一的畫面，
圖十一 此時您只要下 ipchains -P forward DENY ipchains -A forward -j MASQ -s 192.168.0.0/24 -d 0.0.0.0/0 這時您就可以讓local lan裡所有的電腦同時上網了。當然您還是得要把您local lan的閘道 器要設定為這台LRP主機對內網路卡的IP才行，或者您也可以到筆者的網站下載DHCP Server 的套件來用。 ●FAQ● 一：LRP可以裝在硬碟裡嗎？ 答：是可以的。只要您把檔案拷貝到硬碟裡並修改syslinux.cfg裡的設定就可以了。 二：LRP支援EXT2的檔案格式嗎？ 答：把相關的模組載入就可以，相關的模組在2.2.16-1.tar.gz裡。 三：LRP支援DOC『DiskOnChip』嗎？ 答：標準的LRP的image檔裡是不支援的。但是這裡有相關的資料可以看 http://lrp.c0wz.com/dox/mhorn_doc.txt。 四：LRP base on ？ 答：debin。 五：LRP可以使用DOM『DiskOnModule』嗎？ 答：可以完全沒有問題。 六：LRP支援PPPoE嗎？ 答：可以的。 七：如何讓root管理者可以遠端登入？ 答：在如圖十二：的地方，第四個選項Ports root is allowed to login to.(securetty) 加入ttyp0及ttyp1就可以了。
圖十二 ●結語● LRP是一個很有用的的迷你的linux的版本，除了繼承了linux的穩定性之外，也減少了硬碟 機故障的可能性，目前LRP能夠支援的有ZIP，LS-120，DOC，DOM等，但是筆者個人認為DOM 是用起來不管速度上及方便性都是一個不錯的選擇，當然筆者也試過用DOC，當然除了速度 及價格上的考量上，就看使用者要選擇少一個ISA的Slot或者是少一個IDE的Port。 ●參考網站● http://www.linuxrouter.org http://beta.linuxrouter.org http://lrp.c0wz.com
