進階gdb

訊號(signal)處理

除了可以送signal給程式外孩可以指定如何處理signal

handle signal keyword

signal是下面其中一個

(gdb) shell kill -l 1) SIGHUP 2) SIGINT 3) SIGQUIT 4) SIGILL 5) SIGTRAP 6) SIGABRT 7) SIGBUS 8) SIGFPE 9) SIGKILL 10) SIGUSR1 11) SIGSEGV 12) SIGUSR2 13) SIGPIPE 14) SIGALRM 15) SIGTERM 17) SIGCHLD 18) SIGCONT 19) SIGSTOP 20) SIGTSTP 21) SIGTTIN 22) SIGTTOU 23) SIGURG 24) SIGXCPU 25) SIGXFSZ 26) SIGVTALRM 27) SIGPROF 28) SIGWINCH 29) SIGIO 30) SIGPWR 31) SIGSYS

keyword是

nostop 當接到這個signal時GDB 不要停止你的程式 stop 當接到這個signal時GDB 停止你的程式 print 當接到這個signal時GDB 印出這是什麼sginal noprint 當接到這個signal時GDB 不印出這是什麼sginal pass GDB pass這個signal給你的程式 也就是你的程式有能力處理這個siganl nopass GDB 不會讓你的程式看到這個signal

multi-thread與multi-process除錯

multi-thread mutli-process除錯最討厭的是程式邏輯不再是一步一步， 而是會有時這個process or thread執行到一半，時間到就被排程到後面去了， 造成輸出的沒有前後關係 所以講到thread/process，就一定要講到OS的Scheduler

一個thread就是一個sub-routine在同一個process image下， 所以常聽教科書說stack pointer不一樣 (所以thread的text執行位置還是跟process一樣， 不過stack區域每個thread有自己的保存區，原本process的是在最下面) programe couter(就是目前CPU應該指到的執行位置)不一樣， 可以同時access變數(所以此變數為global變數)， 其實只要說是可以fork subroutine的就是thread， 看一下前面Linux的執行image， 然後真的寫個multithread程式就懂了， 以pthread而言

pthread_create(&t_id, &t_attr_obj, sub_func_name, &arg);

這就是一個thread的建立方法，每次呼叫這個就會把一個執行的單位(context)放到 OS的scheduler後面去。等到一個個的執行一直到這個context了，就會被執行了。

pthread_join(t_id, &status)

相當於waitpid()會block住的等著這個要返回的thread，status是個指標的指標**status。 其中作為thread的副程式如果要還回一個值，通常要還回一個指標型的位址，指著一串的還回值。

void * func_thread(void *arg) { xxxxx xxxxx }

arg就是在create的傳進去的arg，sub_func_name就是這個func_thread副程式名。 return必須return一個pointer。(gcc比較好compile時不會complain傳回不是void *， 其他有的compile就會complain)

multi-thread程式中比較常見的錯誤是如果caller thread不等forked thread， 也就是不join， 而傳遞local變數像在用一般程式傳遞， 因為local變數如果副程式走完了stack也消失了， 而scheduler的單位是thread， 此時forked thread往往得到錯誤的值， thread的除錯跟傳統的很像，只是要追蹤thread編號

info threads 跟info frame很像看thread號碼(pthread_create的ID) thread xxx 跳到xxx號thread break 13 thread 2 執行第二號thread時在第13行中斷 break frik.c:13 thread 28 if bartab > lim

break 的用法跟一般一樣，不過多一個thread的字眼其餘是一樣的

multi-process其實沒什麼工具， 只能在fork後的小孩放個sleep， 讓child進到sleeping狀態停住， 然後再開一個gdb用attach的方法把小孩叫進來， 在不同的process(就是不同的gdb啦所以要另外喚起一個gdb)中切換trace， 每走一步每改一個想要的值，這相當於把多個process放到gdb來控管， 以下面程式做例子

int main() { int a, pid, status; if ((pid = fork()) < 0) printf("fork error"); else if (!pid) { /* child */ sleep(100); printf("I dont want to be a zombie"); } else { printf("I dont want to be a orphaned"); waitpid(pid, &status, 0); } func1(); return 0; }

先開一個gdb並且用file命令來load進a.out在parent直接run

GNU gdb 19990928 Copyright 1998 Free Software Foundation, Inc. GDB is free software, covered by the GNU General Public License, and you are welcome to change it and/or distribute copies of it under certain conditions. Type "show copying" to see the conditions. There is absolutely no warranty for GDB. Type "show warranty" for details. This GDB was configured as "i686-pc-linux-gnu". (gdb) file a.out Reading symbols from a.out...done. (gdb) run Starting program: /home/cyril/tmp/a.out

由於我們放了waitpid()，爸爸會停下來 再開一個gdb也把a.out load進來，並且用shell ps -aef|grep a.out來看 child的process id並且把它attach進來

cyril 26689 26678 0 12:20 pts/1 00:00:00 /home/cyril/tmp/a.out cyril 26690 26689 0 12:20 pts/1 00:00:00 /home/cyril/tmp/a.out cyril 26691 26687 0 12:20 pts/5 00:00:00 ps -aef (gdb) attach 26690 Attaching to program: /home/cyril/tmp/a.out, Pid 26690 Reading symbols from /lib/libm.so.6...done. Reading symbols from /lib/libc.so.6...done. Reading symbols from /lib/ld-linux.so.2...done. 0x400b2081 in nanosleep () from /lib/libc.so.6

0x400b2081是libc裡的sleep這個function，我們不要理它，所以我們下

(gdb) return

讓它回到我們main裡來

(gdb) info program Using the running image of attached Pid 26690. Program stopped at 0x400b2081. It stopped with signal SIGSTOP, Stopped (signal). (gdb) return Make selected stack frame return now? (y or n) y #0 0x80486b8 in main () at debug.c:45 45 sleep(100); (gdb) s Single stepping until exit from function nanosleep, which has no line number information. 46 printf("I dont want to be a zombie"); (gdb) s 47 }

可以看到小孩process在我們掌控下了，接下來就可以step, next...來追它了

遠端除錯

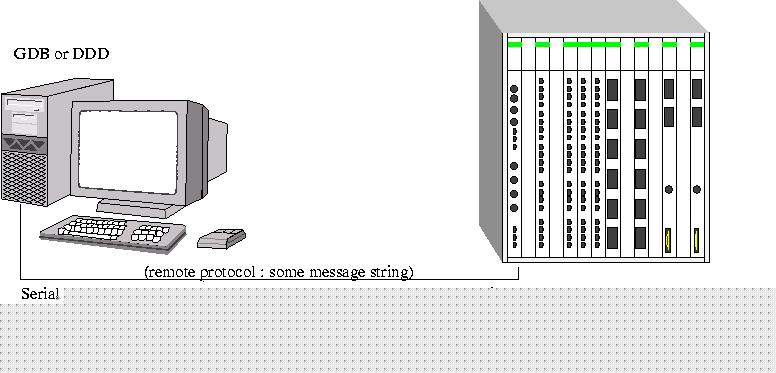

一般device或者遠端機器上，如果沒有環境跑gdb來除錯， 可以用gdb這項特異功能來除錯，或者我在i386機器上跑ddd 或gdb 遠端是VxWorks embadded 系統或Sun的binary環境 這是說gdb在local跑，遠端機器跑要被除錯的程式， gdb可以透過serial line或TCP/IP來對遠端除錯， 常用的serial line方法會透過terminal console server (Cisco的2500系列, Nortel的annex系列)

target remote /dev/ttyA target remote machine:TCP_port (machine 是terminal server) target cisco machine:TCP_port

target此target非Makefile彼targe，target指的是一個環境 通常就是被除錯的機器與程式， cisco有它們特有的protocol， cisco的system admin不是蓋的， 功力還蠻強的

這個要被除錯的可執行檔除了-g以外還要link到一些特殊的sub-routine 這些subroutine是跟機器有關的程式叫stub， 用來在遠端執行然後跟本地的gdb溝通用的， stub跟target CPU有關才知道怎樣控制target CPU的trace功能， 另外stub還要能解釋gdb送過來的message也就是gdb自己溝通用的protocol。 所以是伴隨gdb package過來有的程式， 現在有的stub i386-stub.c, sh-stub.c, VxWorks, sparc, m68k...， 這些是伴隨gdb來的.c source code， 例如 i386-stub.c， 這些xxx-stub.c裡面都含有

set_debug_traps() handle_exception() breakpoint()

但是gdb只曉得CPU而已，CPU跟外界溝通的I/O chip gdb不管， 自己必需寫5個低階的函數來溝通。所以去看stub的code都會去呼叫下面函數， 不過這要自己implement。

getDebugChar() putDebugChar() flush_i_cache() exceptionHandler() memset() 這是ANSI C的標準應該都有的不用寫了

也就是set_debug_traps breakpoint負責處理掉target CPU中的單步trace部份， 並且會處理由gdb送來的訊息，也就是remote protocol知道怎麼處理。像Cisco有他們自己的 protocol。ok gdb經由Host serial port到target，但是target系統中CPU還是要靠 I/O serial chip來跟Host溝通，這邊每家的I/O chip是gdb不知道的，不像Host這邊 OS已經處理掉serial port driver。所以target那邊的gdb stub會去呼叫自己 要implement的getDebugChar putDebugChar...。另一種作法是用JTAG， 也就是target CPU跟外界溝通用JTAG，不用serial port，target CPU只跟JTAG 控制晶片溝通，JTAG message protocol算是一種介面，凡是想要給CPU的命令用JTAG的好處 是不比針對某個特定CPU寫instruction，有比較大的general特性，JTAG會負責跟後面的 CPU溝通，把該要的Instruction轉成這一個CPU懂的instruction。如果用這種方法 則不需要stub在target CPU上compile，但必須要有個中介box作gdb remote protocol與 JTAG的轉換。(有人在賣這種盒子還貴的嚇人)

set_debug_trap();
breakpoint();


target remote /dev/ttySx
or
target remote machine:TCP_port


client/server程式除錯

寫過socket程式的人都知道有個無窮迴圈在那邊等待request， 這部份應該跟用multiprocess的方法一樣， 只不過變成兩台機器的multiprocess或multithread程式除錯

core dump的除錯

Basic Perl等語言處理的可以說是User的資料， C可以說在那邊把資料在記憶體移來移去， 組語可說把資料在暫存器搬來搬去， 越低階的處理表示握有的資源越少

所以C處理不好的話很容易記憶體跨出範圍， 或者系統毀了(panic)， 這時都會產生一個core dump， 就是毀掉的瞬間記憶體內部的內容會搬到一個檔案core， core file 包含了程式的read/write的memory部份， 也就是程式躺在記憶體時的狀態， executable只是一個可執行檔也就是程式躺在硬碟時。 gdb可以根據這個檔來除錯，只是這時的target是core 或exec 不是remote。 通常這可以拿來做系統毀掉時的debug

gdb a.out core 命令列上給executable與core file target exec a.out 跟file命令不一樣的是exec不load symbol table 只loadTEXT與initialized DATA這時程式只可run 無法看source code與檢查任何變數 target core core core file

用下面程式做例子

#include <stdio.h> int main() { char *x = 0x0; *x = 1; printf("%s", x); strcpy(x, "This is wrong"); }

跑它之後產生core dump檔並用gdb來看它

[cyril@megami cyril]gdb a.out core GNU gdb 5.0 Copyright 2000 Free Software Foundation, Inc. GDB is free software, covered by the GNU General Public License, and you are welcome to change it and/or distribute copies of it under certain conditions. Type "show copying" to see the conditions. There is absolutely no warranty for GDB. Type "show warranty" for details. This GDB was configured as "sparc-sun-solaris2.7"... Core was generated by `./a.out'. Program terminated with signal 11, Segmentation Fault. Reading symbols from /usr/lib/libc.so.1...done. Loaded symbols for /usr/lib/libc.so.1 Reading symbols from /usr/lib/libdl.so.1...done. Loaded symbols for /usr/lib/libdl.so.1 Reading symbols from /usr/platform/SUNW,Ultra-Enterprise/lib/libc_psr.so.1... done. Loaded symbols for /usr/platform/SUNW,Ultra-Enterprise/lib/libc_psr.so.1 #0 0x10870 in main () at core.c:5 5 *x = 1; (gdb) print x $1 = 0x0 (gdb) print *x Cannot access memory at address 0x0

當然這例子很簡單，不過不用自己一步步追到死掉的地方， gdb a.out core自動用file命令load了symbol table進來，所以我可以用 print x來看它。通常捉到問題點就是用bt(backtrace)捉出之前到底叫了甚麼。

kernel除錯

一般來說應用程式必需在kernel監督下執行應用程式， 毀掉時有時會產生一個core dump， 就是錯誤時瞬間的CPU記憶體狀態， 好的OS不會隨隨便便就讓應用程式毀了整個系統造成系統不能使用， 頂多是這個程式會Hang住，kernel與其它process還是照樣執行， 而如果整台電腦完全不能用了我們叫它作crash， crash有兩種可能， kernel太爛自己死掉(panic)， 硬體發生問題導至一個bad trap， software panic或者hardware bad trap都會去呼叫一個 kernel routine - panic()， panic()會做

1.瞬間停止所有scheduler的process 2.copy所有記憶體內容到一個dump device,通常就是swap device (因為這個device上不能有任何file system - superblock indoe....) 3.dump記憶體時會先寫個magic number在dump device前 (因為如果是swap device則此magic number是用來識別目前swap device內的內容 是否為kernel core dump還是一般swap memory) 4.把一些目前CPU重要registers記下來例如stack pointer 5.reboot

reboot 後系統回來了檔案系統也回來了可以把在dump device內存成一個 kernel core dump以便後來用debug工具來除錯

kernel除錯通常不是像User小程式用debugger追， 而是盡量用print或向系統要目前的狀態值來做除錯， 這些資訊通常存在所謂的kernel ring buffer， 如果要用debugger必需找另外工具來完成，而且沒有source code時， 通常要用nm或strings找出想要的symbol來做很低階的debug

另外kernel的除錯使用者必需是root
